如何使用[新電子申請系統-html2pdf]之[圖式製作小工具],將圖檔PDF轉成符合智慧局專利圖式之PDF?

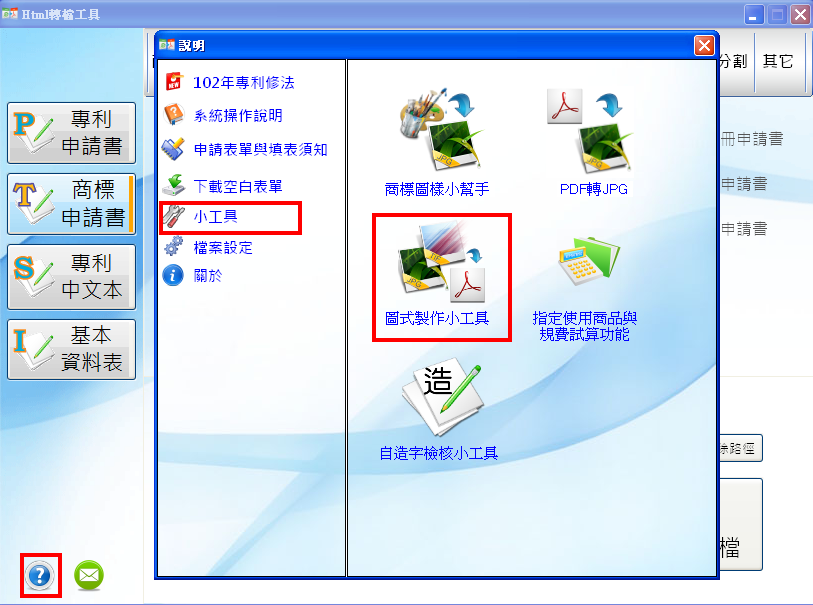

1. 請開啟html轉檔工具之[圖式製作小工具]
106-01使用045圖式製作小工具

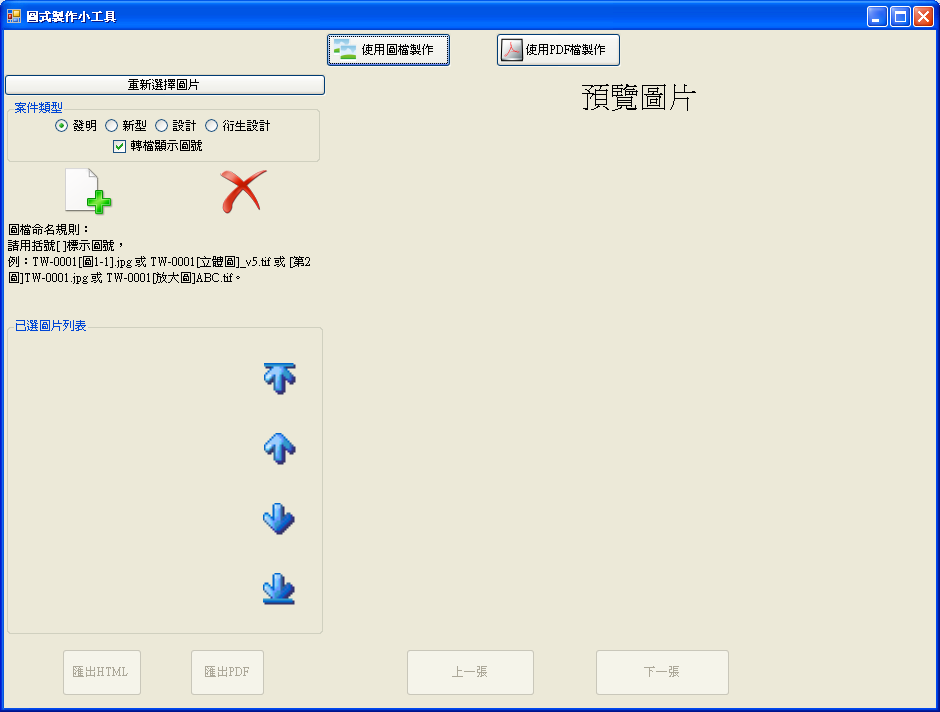

2. 可選擇[使用圖檔製作],選擇案件類型(發明/新型/設計/衍生設計),將全部之專利圖檔插入後,點選[匯出PDF]。如圖檔本身已含有圖案,可將[轉檔顯示圖號]取消勾選,轉出之圖式即不會有重複之圖號。
106-02使用045圖式製作小工具

3. 如已有圖檔之PDF,則可選擇[使用PDF檔製作],選擇案件類型(發明/新型/設計)後,插入圖檔之PDF(可插入多個),點選[匯出PDF]即可。
106-03使用045圖式製作小工具

4. 利用[圖式製作小工具]匯出之PDF,即為符合本局格式之PDF,無須再另行處理。
