專利圖式製作方式建議

請依圖式原始檔格式,參照以下方式製作圖式資料:

  • 如您的圖式原始檔為PDF,可採用[方式1]圖式製作小工具/使用PDF製作。
  • 如您的圖式原始檔為jpg或tif,可採用[方式2]圖式製作小工具/使用圖檔製作或[方式3]透過WORD增益集轉檔。

各種方式操作步驟:

[方式1]自行製作圖式PDF,再使用圖式製作小工具/使用PDF製作:

【步驟1】自行將圖式製作為PDF檔案:

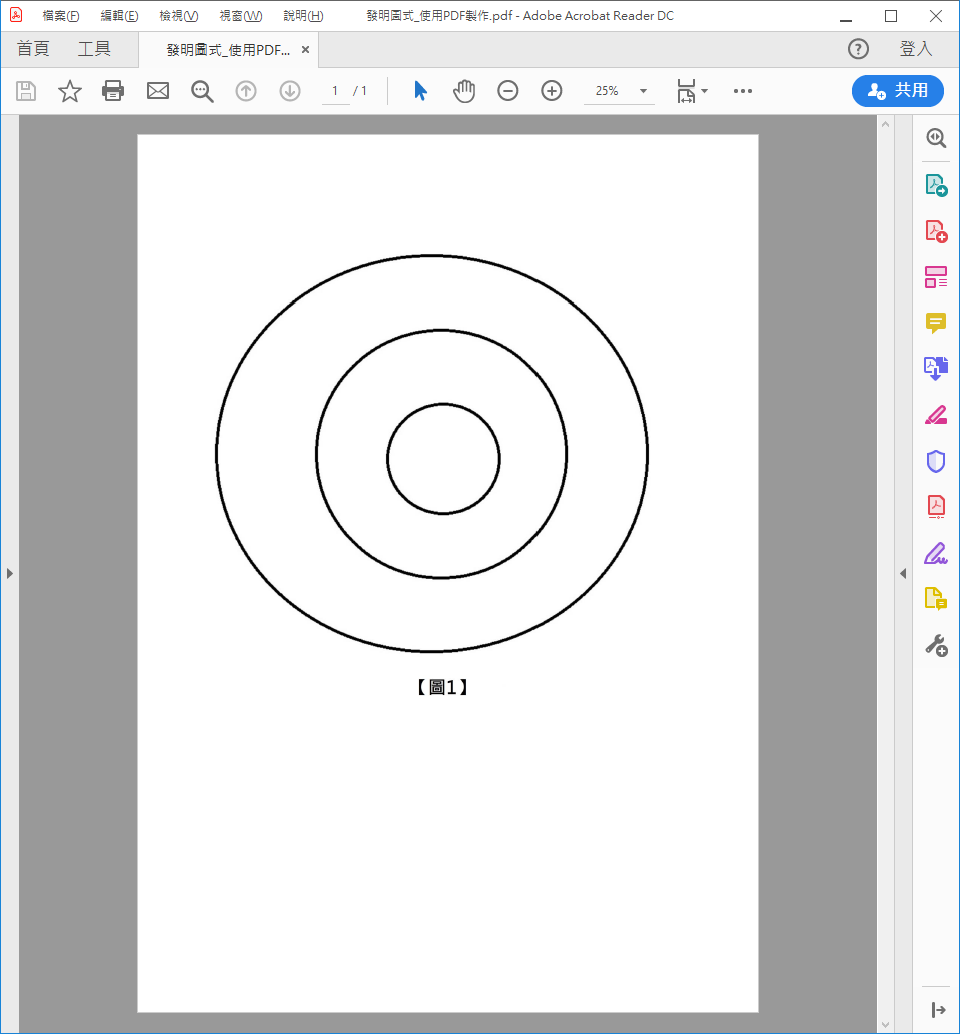

PDF檔案請勿壓印圖式標題(例如:發明圖式)及頁碼,並請標註圖號(例如:圖1或圖一或【圖1】或【圖一】)。

PDF檔案請勿壓印圖式標題及頁碼,並請標註圖號

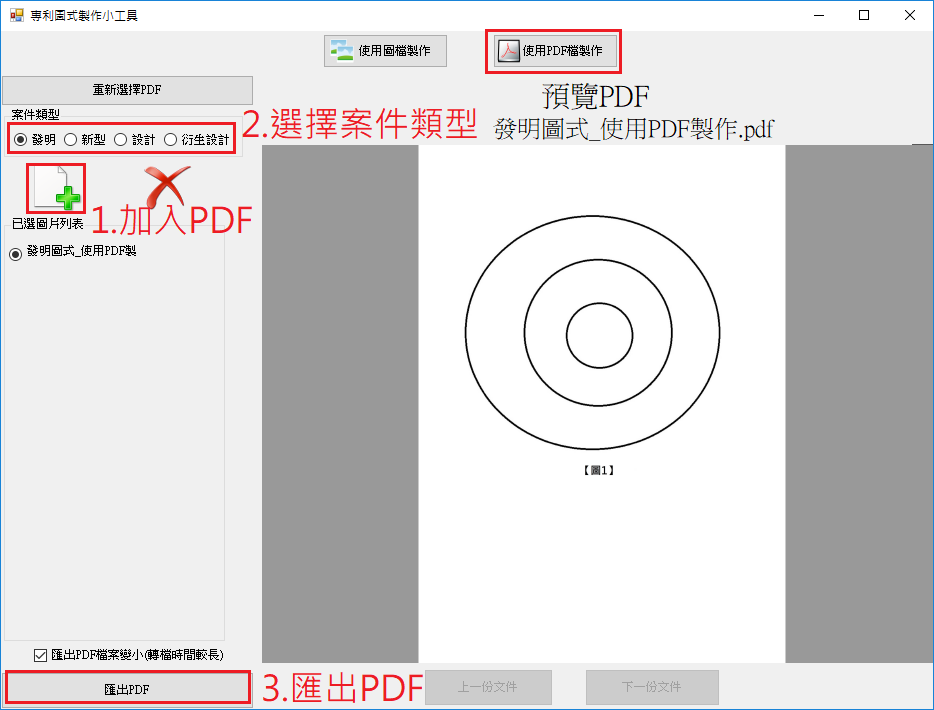

【步驟2】使用[圖式製作]小工具>>[使用PDF製作]轉檔:

  1. 加入PDF
  2. 選擇案件類型(發明/新型/設計/衍生設計)

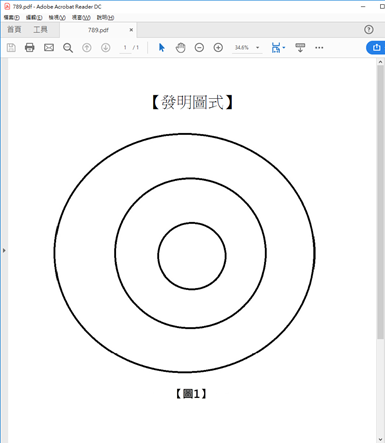

  3. 點選[匯出PDF],即可轉出符合電子申請格式的圖檔,轉出PDF會依選擇的案件類型壓印圖式標題(例如:發明圖式)並加註頁碼

點選[匯出PDF],即可轉出符合電子申請格式的圖檔,轉出PDF會依選擇的案件類型壓印圖式標題

轉出PDF會依選擇的案件類型壓印圖式標題



[方式2]自行製作jpg或tif圖檔,再使用圖式製作小工具/使用圖檔製作:

【步驟1】製圖:

(1)請將每張圖檔依下表建議製作為300 dpi的jpg或tif:

原 始 資 料

解析度

圖檔格式

字圖、黑白線條、文字、圖式

300dpi

tif(單色)

黑白照片或灰階圖片

300dpi

jpg(256灰階)

彩色照片、彩色圖片

300dpi

jpg(全彩)

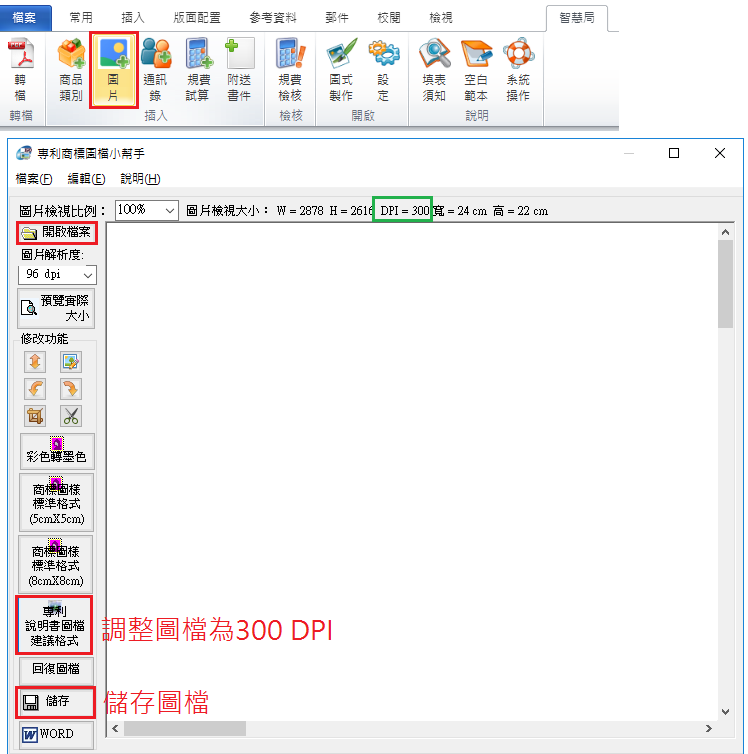

如圖檔解析度低於300 DPI,請使用[智慧局/圖片]小工具,點選[專利說明書圖檔建議格式]轉為300 DPI圖檔儲存

調整圖片操作方式

(2)圖號請標註於圖式影像內(置於圖片下方,例如:圖1或圖一或【圖1】或【圖一】)。請儘量減少圖片周圍多餘空白,以利圖式顯示時能更清楚且大小適中。

圖號請標註於圖式影像內範例圖

(3)圖檔命名時請使用中括號[ ]標註圖號

例:TW-0001[圖1A].jpg 或 TW-0001[圖1-1].jpg 或 TW-0001[立體圖]_v5.tif 或 [第2圖]TW-0001.jpg 或 TW-0001[放大圖]ABC.tif。

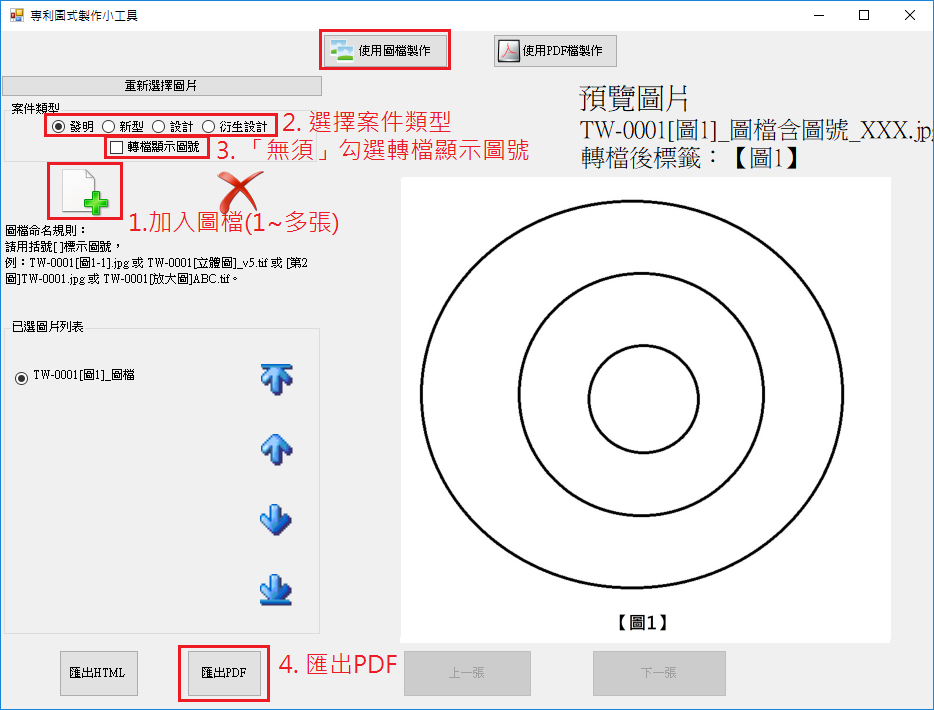

【步驟2】使用[圖式製作]小工具>>[使用圖檔製作]轉檔:

(1)加入圖檔

(2)選擇案件類型(發明/新型/設計/衍生設計)

(3)「無須」勾選[轉檔顯示圖號]

(4)點選[匯出PDF],即可轉出符合電子申請格式的圖檔

專利圖示製作小工具使用步驟

專利圖示範例



[方式3]自行製作jpg或tif圖檔,再透過WORD增益集轉檔:

【步驟1】製圖:

(1)請將每張圖檔依下表建議製作為300 dpi的jpg或tif:

原 始 資 料

解析度

圖檔格式

字圖、黑白線條、文字、圖式

300dpi

tif(單色)

黑白照片或灰階圖片

300dpi

jpg(256灰階)

彩色照片、彩色圖片

300dpi

jpg(全彩)

如圖檔解析度低於300 DPI,請使用[智慧局/圖片]小工具,點選[專利說明書圖檔建議格式]轉為300 DPI圖檔儲存

調整圖片操作方式

(2)圖號請標註於圖式影像內(置於圖片下方,例如:圖1或圖一或【圖1】或【圖一】)。請儘量減少圖片周圍多餘空白,以利圖式顯示時能更清楚且大小適中。

圖號請標註於圖式影像內範例圖

  1. 圖號請標註於圖式影像內(置於圖片下方,例如:圖1或圖一或【圖1】或【圖一】)。請儘量減少圖片周圍多餘空白,以利圖式顯示時能更清楚且大小適中。

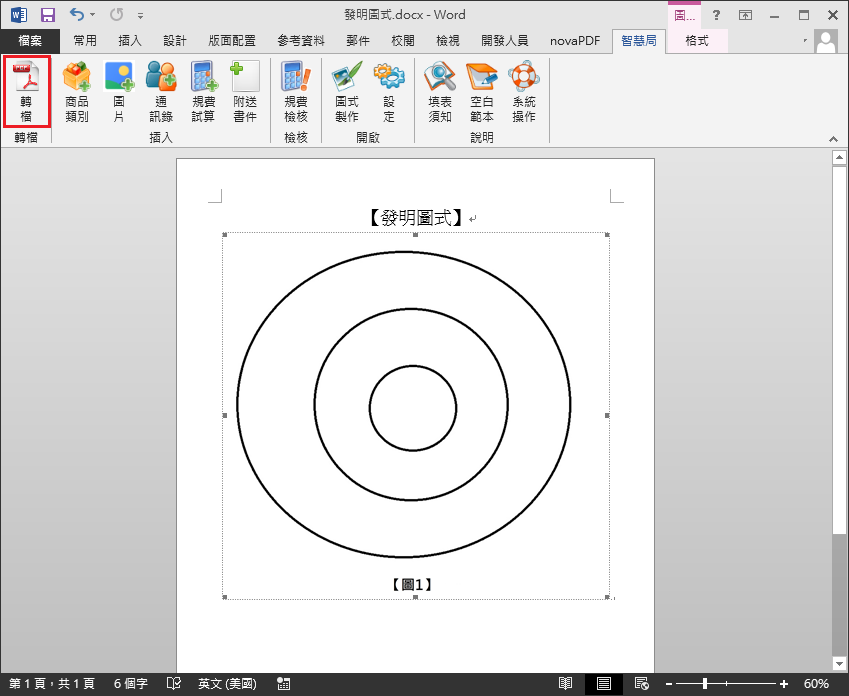

【步驟2】使用WORD增益集轉檔:
(1) 開啟word中文本含圖式空白表單,將步驟1製作完的圖檔插入文件(因已於圖檔內標註圖號,word文件中「無須」另外標註圖號)
(2) 點選[智慧局/轉檔],即可轉出符合電子申請格式的圖檔

使用WORD增益集轉檔步驟

  • 發布日期 : 108-10-16
  • 更新日期 : 109-06-30
  • 發布單位 : 資訊室
  • 瀏覽人次 : 3302
