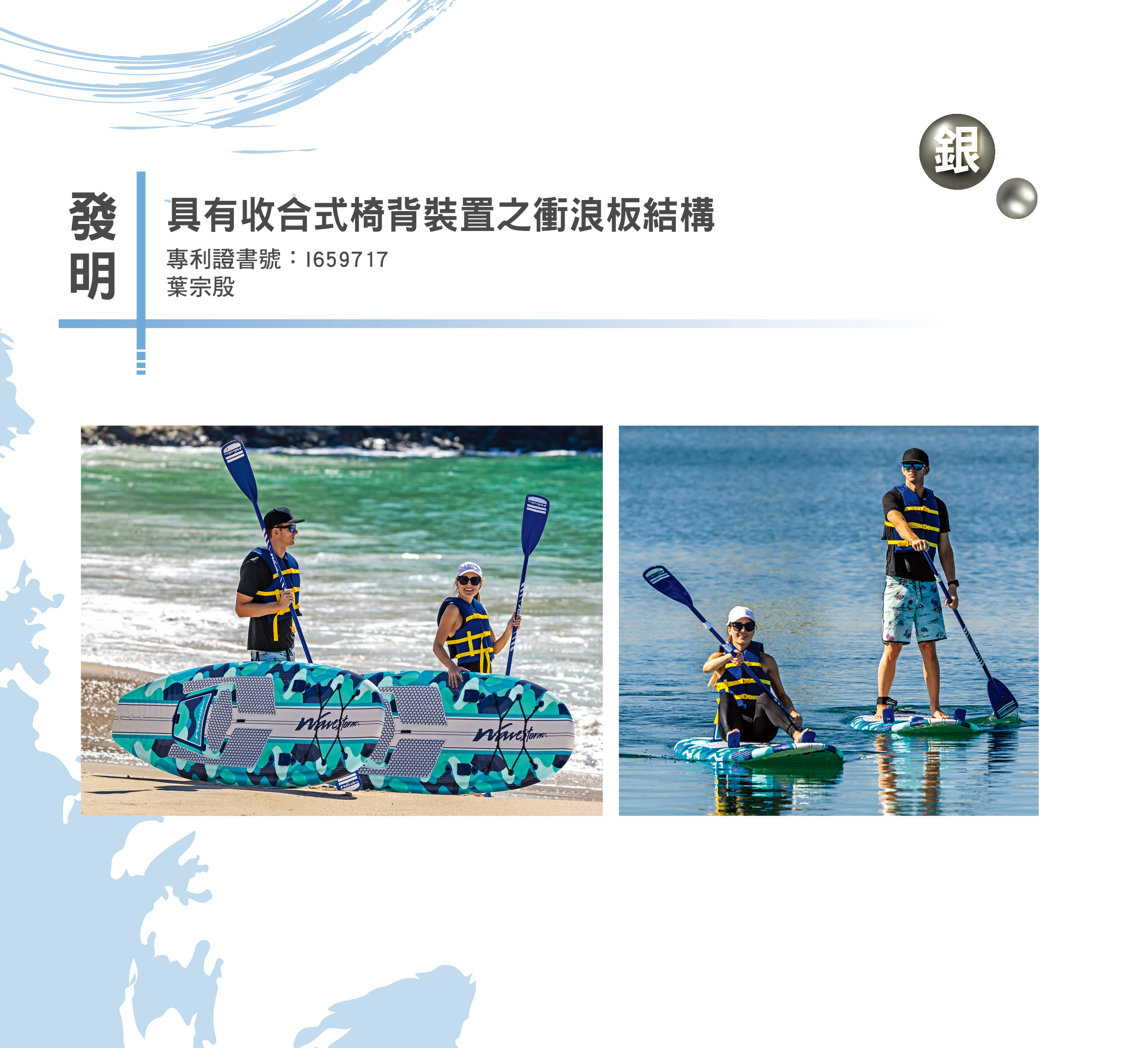

具有收合式椅背裝置之衝浪板結構

本發明係一種具有收合式座椅的衝浪板結構,特別適用於附有划槳的長型衝浪板(或稱 SUP 槳板)。目前少部分長型衝浪板雖有配置座椅,但其椅背普遍有支撐性不足的問題,且跟衝浪板本體整合不良而無法折合於衝浪板本體。本發明之收合式座椅包括一基座、椅背板及一支撐架。基座被沉嵌於衝浪板本體的乘坐面,並與衝浪板本體結合固定,椅背板樞接於基座的一側而可相對基座展開或收合,支撐架用於支撐呈展開狀態下的椅背板。
椅背板在展開時,可提供坐在衝浪板本體的乘坐面上的使用者的背部穩固的倚靠,並可通過選擇支撐架的支撐位置而調整不同傾斜角度。椅背板在收合時,可將支撐架收納在椅背板與基座所形成的收納盒內,且此時椅背板跟衝浪板本體的乘坐面齊平,沒有凸出也沒有凹陷於乘坐面,簡言之,整個收合式座椅此時是被藏入衝浪板本體中,使得衝浪板本體的整個乘坐面保持平整而無凸出或凹陷之處,如此,使用者就可平穩站立或舒適地坐、臥於乘坐面,不致受到凸出或凹陷的妨礙,造成不舒適甚至避免被絆倒的情形,故本發明之收合式座椅使用方便、舒適、安全性佳且不佔用空間。
此外,本發明還提供一對可因應雙腳長度選擇裝設位置的踏板,且每一踏板都有可折收功能,當踏板從平躺狀態被轉動到站立狀態時,坐在乘坐面且背靠於椅背板的使用者就可將雙腳的足部踩踏於踏板形成支撐,以方便槳的施力操作。
