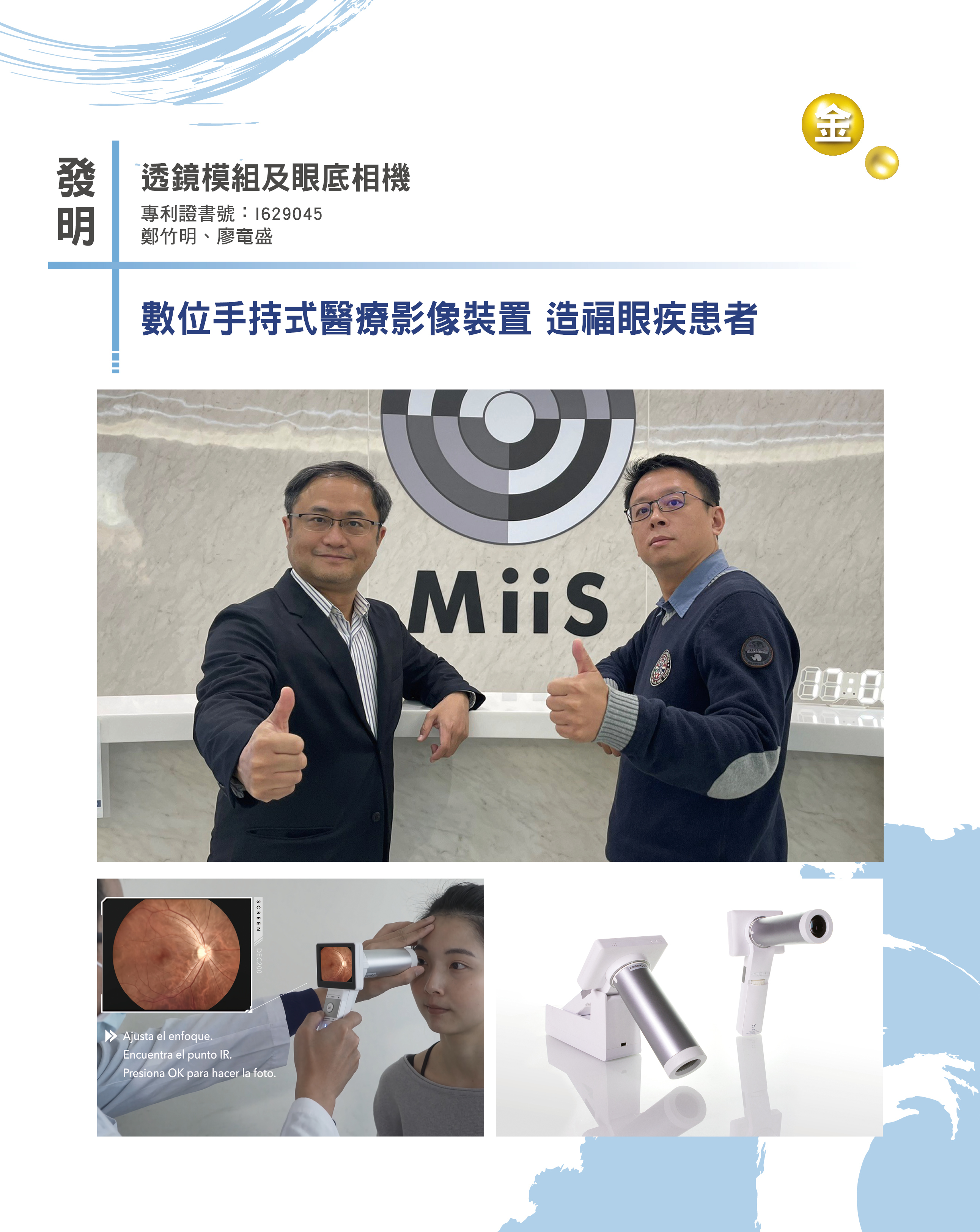

透鏡模組及眼底相機

02.I629045

數位手持式醫療影像裝置 造福眼疾患者
國人使用 3C 產品時間屢創新高,眼睛不適幾乎成為全民通病,透鏡模組及眼底相機體積輕巧、重量輕,攜帶方便,適用於居家與遠距醫療,讓眼底檢查可以深入社區與偏鄉,不再侷限於醫院診所內,讓更多眼疾患者受惠。
智慧型手機和平板電腦的低頭族隨處可見,但時間過長恐致眼睛疾病,根據國內一項護眼趨勢調查顯示,國人平均每日使用 3C 裝置超過十小時,造成罹患眼睛疾病的人口快速增加,加上糖尿病及高血壓病患需持續監控眼睛狀況,讓許多人都曾有接受眼睛檢查的經驗。


創新發明  輔助醫師診斷
然而,一般醫療院所多是使用大型的眼底檢查光學設備進行眼底攝影,且需在散瞳之後才能進行,過程中患者得忍受攝影時的強烈光源、散瞳後數小時還會有副作用,如畏光與視力模糊等,同時還要花時間等待沖洗底片與印製照片,種種麻煩令人卻步,而設備價格過高且體積厚重,也讓偏鄉或小規模眼科診所沒有經費與空間購置擺放。
看到這些不足,晉弘科技十年前投入開發手持式且具有眼底攝影功能的「透鏡模組及眼底相機」(以下簡稱本發明),以取代無數位攝影和記錄功能的傳統醫學光學式放大鏡,和高階桌上型貴重醫學診斷儀器。本發明的獨特性在於讓照明與成像鏡頭合而為一,晉弘科技董事長鄭竹明指出,一般拍戶外風景照有自然光線,「但人的視網膜不會發光,所以該眼底相機具有自發光的功能,好比將單眼相機的閃光燈與鏡頭功能結合一起,將光打入眼裡,再利用成像鏡頭取出眼底影像,為醫師提供輔助診斷。」


自動對焦 影像解析度高
眼底檢查當中很重要的一點,就是要檢查眼底是否有病變,比方說黃斑部病變、視網膜剝離、青光眼等等,這些都仰賴光線與成像品質是否良好,本發明研發期間,主要挑戰是克服了人體對光線敏感度,利用打入強光,瞳孔縮小時短短 0.1 秒的秒差,運用自動對焦與自動拍攝之功能,完成超快速且精準攝影,取得高解析度眼底影像。
另外,當照明與成像結合在同一光學透鏡模組,系統容易出現雜光,且光打入視網膜過程中,先要穿越角膜、水晶體等,反射後才回到透鏡模組完成成像,會有散射、漫射的問題,因此初期遇過影像一片霧茫茫的瓶頸,後來多次改善透鏡模組形狀,採用單一玻璃非球面接目鏡加大視野,接目鏡採用雙凸形狀,有效降低鏡片反射鬼影,第二群第一面採用凹面,讓鏡片反射鬼影光線不容易進入成像面,第三群採用膠合透鏡,消除了人眼的色差問題。


輕薄短小 提升醫療效率
由於研發一開始就朝手持式裝置來設計,照明成像光路必須達到微縮化,最終使用單點 LED 離軸照明架構,將照明系統體積縮至最小,並使用小型高效率感測器,維持感光度且同步縮小鏡頭尺寸,達到輕量化設計的理想,重量僅 500 公克,便於醫療人員攜帶使用,可即時提供病患必要的檢查。
本發明為全球首台、目前市場唯一具高解析度及廣視角之手持式數位眼底攝影機,因內建記憶卡,所以可透過網路將影像傳送至遠端,實現遠距醫療,並能利用數位資料製作電子病歷,對於整體醫療品質的提升頗有助益,此外,本發明榮獲國內外各大發明獎項,具有臺、美、中、歐發明專利,並為國內遠距醫療健保給付指定眼底攝影器材,在美國醫界亦有代工 ODM 產品及商業化成品在市面銷售,接軌世界先進國家將資訊科技大幅應用於醫療照護的趨勢。
